产品描述

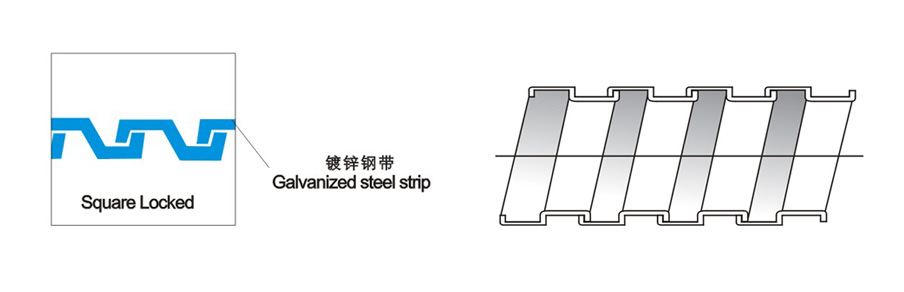

产品材质: 采用镀锌钢带,国标厚度制作,具柔软与佳弯曲性能,内部平滑构造在穿引电线时容易。
应用领域: 机械、大厦、厂房内等建筑之配线保护,保护电线电缆以及达到绝缘,并可增进线缆弯曲美观。
使用方法: 先将电线电缆穿入管内,再配上JS-DPJ型接头相应的型号即可。
ItemNo. | Metric | G system | Outer diameter and toterance(mm) | Natural curve(mm) | Max.axial pull(N) | packaging unit(Meter) |
JS-6 | Φ6 | 3/16" | 8.2±0.25 | 40 | 335 | 200 |
JS-8 | Φ8 | 1/4" | 11.0±0.30 | 45 | 470 | 100 |
JS-10 | Φ10 | 5/16" | 12.6±0.30 | 55 | 590 | 100 |
JS-12 | Φ12 | --- | 14.3±0.30 | 60 | 710 | 100 |
JS-13 | Φ13 | 3/8" | 15.3±0.30 | 65 | 765 | 100 |
JS-15 | Φ15 | --- | 17.6±0.30 | 80 | 885 | 100 |
JS-16 | Φ16 | 1/2" | 18.6±0.30 | 85 | 940 | 100 |
JS-19 | Φ19 | --- | 22.3±0.35 | 95 | 1120 | 50 |
JS-20 | Φ20 | 3/4" | 23.3±0.35 | 100 | 1180 | 50 |
JS-25 | Φ25 | 1" | 28.7±0.40 | 120 | 1450 | 50 |
JS-32 | Φ32 | 1-1/4" | 37.9±0.45 | 150 | 1885 | 25 |
JS-38 | Φ38 | 1-1/2" | 44.6±0.45 | 180 | 2240 | 25 |
JS-51 | Φ51 | 2" | 55.8±0.50 | 220 | 3000 | 20 |
JS-64 | Φ64 | 2-1/2" | 72.5±1.50 | 310 | 3770 | 10 |
JS-75 | Φ75 | 3" | 83.5±2.00 | 350 | 4400 | 10 |
JS-100 | Φ100 | 4" | 108.5±3.0 | 410 | 4700 | 10 |
JS-125 | Φ125 | 5" | 134.5±4.0 | 480 | 5100 | 10 |
JS-150 | Φ150 | 6" | 164±5.0 | 550 | 5600 | 10 |
